レーザー彫刻プリンタ Lepri　EXTシリーズ構成部品

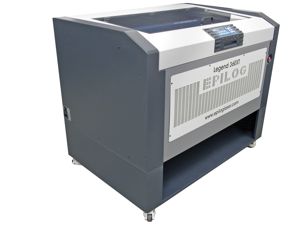

		Epilog Laser (エピローグレーザー)　 Legend 36 EXTは、プリンタに印刷するような簡単な操作性で、様々な素材への超高速・超精細な加工を実現したレーザー彫刻機です。

ワイドなワークエリアでダブルドア搭載

Legend 36 EXTシリーズは、X914.4mm×Y609.6mmというワイドなワークエリアを実現しました。また前面開口時には、幅915mmまでの長尺材料が挿入できます。
扉もダブルドア構造で大きく開口することも可能です。

自動昇降テーブル

ワークテーブルは自動昇降テーブルになっており、ワークテーブルを上下することによって、厚さの異なる材料に対しても、速く正確に焦点を合わせることができます。

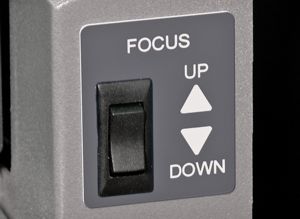

昇降スイッチはディスプレイパネルとは別にドア内部にも搭載し、扉を開けた状態でも簡単に昇降する事が可能です。

ハイスピードな加工　リニアガイドを搭載

ヘッド周りの軽量化、リニアガイドの使用により、Legend 36 EXTシリーズで、最大彫刻速度2530mm/sec
従来機より更に短時間で品物を仕上げることができます。

大幅な剛性の強化

今回のモデルでは、走行装置の大幅な剛性強化をはかり、従来機にはない高い剛性を実現しました。より速く、より高精細な加工が可能となりました。

ディスプレイパネル

EPILOGレーザーは、シンプルで直感的に操作が可能なコントロールパネルが装備されています。
あまり経験の無い方でも分かりやすく、プリンタ感覚でお使いいただけます。

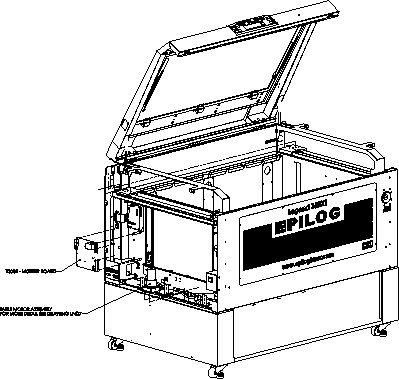

優れたメンテナンス性

発振器、ボードの交換は、簡単な手順で行うことができます。
万一のトラブルにも複雑な調整等が、必要ないので安心してお使いいただけます。

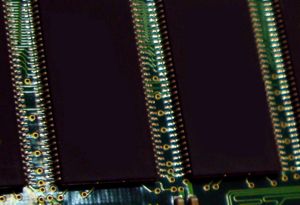

内蔵メモリ

Legend 36 EXTシリーズは、データを64MBまで保存する事が出来、電源を切ってもデータは消去されません。

１度機械へデータを保存すればパソコン無しで加工が出来ます。

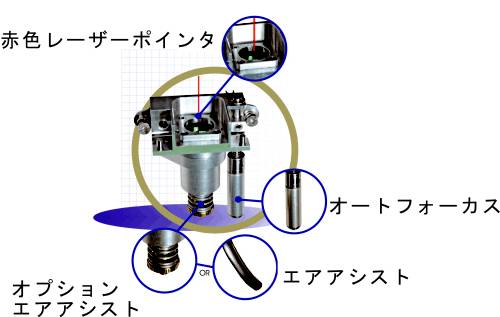

赤色レーザーポインタ

標準搭載されている赤色レーザーポインタは、位置決めをするのに最適な機能です。プレビューツールとしても利用できるので、加工時における位置ずれ等が起こる心配が無くなります。また、エアアシスト、オートフォーカス機能も標準装備しています。

エアアシスト

標準搭載されているエアアシストは、燃えやすい材料に対し、消火作業を行うとともに、冷却作用により材料の変形を防ぎます。また、加工後のガスや汚れを除去します。

オートフォーカス

従来のオートフォーカスと違い、プランジャーによる磁気センサーを使用しており、透明なガラスやアクリルに対しても確実に応答します。また正確な焦点を保証するため、加工位置に近いところでセンシングを行います。

ベクターテーブル（ビルトイン）

従来オプションになっていたベクターテーブルが標準装備となり、且つビルトインされています。
テーブル上の板一枚を取り外せば、即ベクターテーブルになり、切断加工が始められます。ベクターテーブルを使用することによって、切断した際のガスが下方へ抜けるので、切断面の美しい切り文字や、建築模型などのカッティング加工が簡単に行えます。

Windows 7/Vista/XP及びインターフェース

EPIROGレーザーでは、付属のドライバソフトウェアを使用することによって、Windowsの印刷機能を持つソフトウェア上のデータを、通常のプリンタに出力するのと同じ簡単な操作で出力、加工できます。ラスター、ベクター両方のデータが扱えすべての加工設定は、このドライバの設定画面で行えます。出力のパワーやスピードなどを割り当てることも可能です。
また、インターフェースは、10Base Ethernet及びUSBを標準装備しているので、既存のコンピュータ、LANに接続して、容易にレーザー彫刻環境を構築できます。

ロータリーアタッチメント（オプション）

ロータリーアタッチメントを利用すればボトルやコップ・ロール目盛りなどの円筒状の素材に対しても直接加工が行えるようになります。異なる直径の素材に対して、自動で調節するので、スムーズに加工作業へと移行できます。
加工デモはこちらへ

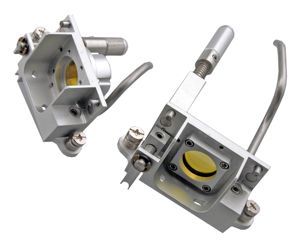

オプションレンズ

レーザー光線のスポットサイズは異なった焦点長のレンズを使うことによって調整できます。小さいスポットサイズが高い解像度により素晴らしい彫刻細部に達するために使われます。大きいスポットサイズは、より低い解像度の彫刻のために「Lepri EXT」には、2つのオプションレンズがあります。（追加レンズ1.5インチ/2.5インチ）

その他のオプション

■ コンプレッサー
■ 脱臭集塵機あるいはブロアー
